» Восстановление роутера (TP-Link) через Serial

ох уж этот саппорт тп-линка, да и сервис от www.rss.ru ...
про попытки найти JTAG перепрошивальшиков в "комп. центрах"-рынках это вообще анекдот ...

покупаешь вроде бы роутер TL-MR3220 со статикой заявленной на коробке,
а оно статическую маршрутизацию на LAN при PPTP WAN на отрез отказывается принимать
http://img691.imageshack.us/slideshow/webplayer.php?id=47247572.png

и от кривой статики в родных прошивках,
т.е. невозможности пользоватся лвс ресурсами льешь опенврт без вэб-гуя,
а потом при попытке вернуть родной гуй, получаешь брикнутый роутер
http://imageshack.us/clip/my-videos/571/i8r.mp4
так ни извините прошивку исправим, ни да сможем перепрошить от вышеуказанных господ не услышишь...

а меж тем кто-то все-таки смог реанимировать TL-MR3220,
фото с наименованием разьемов, и инструкцией на англ. прилагается
http://parkyjimbo.blogspot.com/2011/06/tp-link-mr3220-debricking.html

Коллеги, соединил корпус компа и разьем GND роутера, а так же 2 контакт у DB9 (кабель USB-to-COM) к Tx роутера, 3-й контакт к Rx роутера. В терминале все равно кракозябры. Что может быть не так? Плиз хелп.

это поому что ваш кабель USB-to-COM не совсем подходит. У меня из четырех один только адекватно заработал. К примеру из кабелей на чипе PL2103 ни один не пошел, а вот на CP2102пошел полутыка

Будет ли этот метод работать на TP-Link TD-8901G ?

Прошу помощи. Погиб роутер, слетела прошивка. Подойдет ли обновленный кабель от нокии 5100 CA-42 ? А то старого видать уже ни где не найти.
http://electronica.irk-gum.ru/catalog_product-2765.html
Не нашел ифы какой чип в нем используется. Может кто использовал этот кабель или DKU-5? Вроде между ними нет различий.

Magneziy

Цитата:

подскажет что не так сделал...
все сделано но инструкции но после команды тфтп роутер зацикливается на

Filename 'code.bin'.
Load address: 0x81000000
Loading: T T T T T T T T T T
Retry count exceeded; starting again

и снова и снова

Доброго времени суток! Скажите, а удалось ли Вам победить это? Если удалось, то поделитесь, пожалуйста, рецептом?..
Оно у меня, после команды tftpboot 0x81000000 wr941nv.bin, putty выдаёт надпись бэд чексум и потом такой же, как указано выше, текст.

У меня такое было, ему не понравился IP моей сетевой карты 192.168.0.2, но после смены его на 192.168.0.5 все заработало (и не понятно с чем это было связано), только предварительно надо выполнить повторно команду erase.

Пробовал ставить 192.168.0.5 - результат тот же. Может нужно по какому то другому адресу шить? Или на WR1043ND и WR941ND нужно по тем же адресам шить?

Блин... всё... кирпич. Что то пошло не так и теперь у меня устройство при включении светит огнями питания и портов не мигая и ни на какие позывные не откликается. Кто нибудь знает, можно ли это вылечить? И, если можно, то как?

Если ни чего не поможет, тогда наверное только выпаивать и перешивать саму flash.
А адрес для загрузки судя по этой статье http://odmins-it.ru/article/100/ для 941ND v4 192.168.1.169.

Добавлено:
Вот еще послезная информация http://cyber-notes.net/hardware/firmware-restore-tplink-941n.html

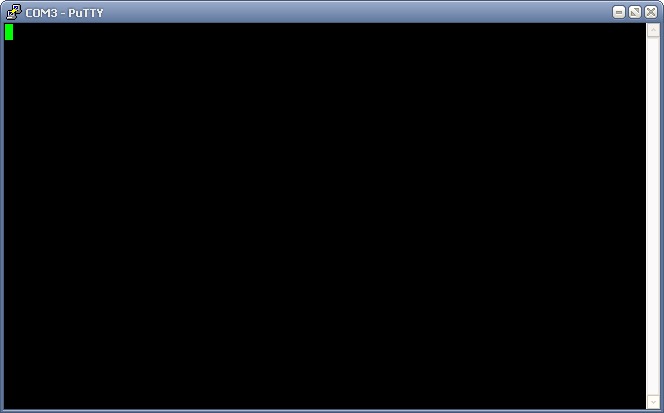

кроме этого ничего не отображается

подключал через кабель DKU-5

Народ такая же фигня, у меня походу слетел CFE , роутер netgear 3500. делаю все как тут http://www.myopenrouter.com/article/13859/How-To-Debrick-Your-NETGEAR-WNR3500L-Using-A-USB-TTL-Cable-on-Windows/?textpage=2 , а то же в PuTTY ничего не отображаеться. кто может помочь?

мой кирпич заработал только после зашивания напрямую, т.е. с поднятием нужных ног флеш и через ЛПТ-порт

А можно поподробнее пилиз? и если есть возможность с картинками ))))

для этого для начала нужен оригинал дампа флешки. Те прошивки которые на сайтах не подходят, там нет загрузчика. Способ расписанный здесь http://docs.google.com/viewer?url=http://file.oboz.ua/files/vf4c7624bb44729_2010826112427.pdf&pli=1 мне не подошел, поскольку хоть и коннект был, но небыло реакции на вводимую комманду.

Сценарий заливки дампа с чистого листа использовал этот http://www.lan23.ru/forum/showthread.php?t=2133&page=1 только обязательно с форматирование флешки, поскольку без очистки ничего не поменялось

В интернете где то видел помоему.

Добавлено:
Спасибо буду курить форум может догоню что и как ))). Пробывал http://www.myopenrouter.com/article/13859/How-To-Debrick-Your-NETGEAR-WNR3500L-Using-A-USB-TTL-Cable-on-Windows/?textpage=2 метод не получаеться, почему то не конектица к роутору ((((. Прийдеться наверное все таки выпаивать ((

не конектится может из-за неподходящего конвертора , еще раз помечаю --- прежде чем выпаивать, нужно иметь что заливать

А утебя какой роутер? У меня netgear 3500 вот буду искать что заливать )))

ТП-линк 1043

Ясно значит надо искать свой роутер)))

А не поделитесь ли дампом флешки wr941n? Там четырёхмегабайтная флеха у меня.

Короче нашел файл для загрузки там CFE и сама прошивка,

Народ, поделитесь, пожалуйста, если у кого есть, дампом флешки 25Q32, которая в wr941nd установлена? У меня на роутере даже загрузчик слетел. Хочу теперь прошить загрузчик, а найти его не могу. (из-за скудоумия не соображу, как искать)

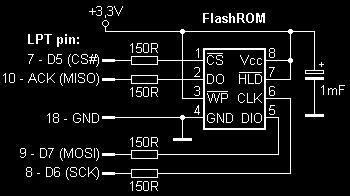

Кстати, подскажите, если я подниму у флешки ноги, чтоб её прошить, но оставлю питание и включу роутер, чтоб питалась флеха, то смогу ли я так прошить её LPT-шным кабелем, собранным по такой схеме?

этой схемой и шил, с поднятием нужных ног. у меня не такой роутер. Чтоб обзавестись дампом, я человеку с такимже роутером как у меня заплатил 20 баксов, чтобы он разрешил сделать трепанацию его рабочему роутеру (так сказать за интерес и за риск)

Блин... Плохо... Я вот нарыл в тырнетах файл u-boot.bin... Теоретически, там, где я его откопал, было написано, что это стандартный загрузчик для всяких роутеров. Просветите, пожалуйста, если я этот файл залью во флеху через LPT, то возможно, что роутер начнёт по j-tag откликаться в putty? Просто сейчас, при подключении блока питания, роутер светит огнями "питание, lan, wan" и никак не проявляет себя при попытке подключиться по j-tag.

вы сначала определитесь по чем шить собираетесь. jtag или сериал? j-tag нужен для прошивки флеша средствами цпу, сериал в вашем случае это уже как попу баян. насчет чистого бута я не скажу, его вроде втупую не заливают, а определенных сектор, а свободное место забивается FF, если я не ошибаюсь. фактически бут должен лечь в загрузочною область

Шить хочу подняв необходимые (только надо определиться, какие из них необходимые) ножки и подпаяв к ним LPT кабель, через резисторы. Как на картинке выше. Только вот зашивать туда нечего пока, к сожалению...

При прошивке TP-Link 1043 DD-WRT 18000- будь она не ладна, симптомы как у всех - горящая PWR и ежесекундно мигающие остальные диоды. При попытке прошивки по известно инструкции, но с использованием адаптера com-usb на PL2303(CA-42 под рукой нет и вряд ли будет) и по включению, все диоды аппарата молчат пока не порвешь цепь комп-адаптер com-usb - роутер, это почему так, читал все три страницы, у всех вроде аппарат включался с прижними, описанными мною ранее, симтомами, у многих хоть кракозябры в окне putty появлялись, а у меня роутер вообще не включается с подсоедененным адаптером!
Что делать? Неужели придется искать этот самый CA-42? Может замена(ы) есть ему?
Его хоть где искать-то, в салонах связи?

А не завалялся ли, случайно, у кого нибудь дамп флеши 25Q32 от TL WR941ND? Поделитесь, пожалуйста?

Добавлено:
Ребят, подскажите, нашёл вот файл "u-boot_W35.bin" Хочу его залить в флешку через LPT. Кто нибудь знает, по какому адресу надо загрузчик лить? С нулевого, или с какого то другого?

В общем у меня теперь, как и многих здесь кракозябры в терминале, если поменять местами RX и TX - ничего не происходит, как если бы вообще ничего не подключено, как у vahe91 вверху этой страницы, т.е. первоначально распаяно было верно и дело не в этом. Купил переходник USB to RS232 на микрухе CP2102(аналог 2101), думал проблема в непонятках с PL2303, результат тот же. К тому же нашел в инете еще одно описание прошивки с положительным результатом через переходник на Prolific PL2303, другой только роутер там был.
Решил прошить через LPT на прямую, но не смог найти дамп на TL1043 v1.8., есть ли такой?
Теперь вот меня терзают смутные сомнения, не во флешке ли дело? Ведь у меня например она FL064PIF, а на фото в инструкции название совсем другое - 25P64V6P, не в этом ли проблема кракозябликов?
В общем задолбало, сегодня ещё один роутер куплю, только уже не знаю чем его шить, родная висла почти каждый день производитель не njhjgbnmcz глюк исправлять, Open-WRT - в линухе не шарю вообще, DD-WRT - убийца роутеров на сколько я понимаю. Zyxel наверное возьму...
