Michael99
Это получается если размер моего fflash 195к то в xeh получаем 17CDC? или неправильно перевел?

Формат DN: DN [Len] [Flags], где Len - длина в словах (Hex), Flags - набор флагов (чаще всего игнорируется хардом). Писать модули через DN можно только на хардах архитектуры Тринити. При этом хард по заголовку файла сам определяет, что в него льют, и что с этим делать.

uni007

Цитата:

Если поставить плату от такого же винта ,подойдет ли она ?

Возможно если версия вари совпадёт. А что с родной платой, что именно сгорело на ней ?

Цитата:

или надо прошивать ( заводской тест пускать) ?

Нет, заводской тест не нужен. Прошить возможно потребуется.
Kot Geniy

Цитата:

Это получается если размер моего fflash 195к то в xeh получаем 17CDC? или неправильно перевел?

Конечно неправильно. Длина вашего fflash будет 18500.

Цитата:

А что с родной платой, что именно сгорело на ней ?

Из за некачественного Б/П центральный процессор (чип МАРВЕЛЛ) сгорел (пробой)

Добавлено:
Michael99
Спасибо за исчерпывающий ответ .

Agrail84

Цитата:

Формат DN: DN [Len] [Flags], где Len - длина в словах (Hex), Flags - набор флагов (чаще всего игнорируется хардом).

Терминал + DN = 92H.
А есть ли возможность писать Flash, не прибегая к услугам LFRD?

Цитата:

А есть ли возможность писать Flash, не прибегая к услугам LFRD?

Неа!
Посмотрите что собой представляет LFRD!
Хотя .. если есть внешняя флэшь то можно программатором.

Здравствуйте. Вопрос по восстановлению винчестера.
Винт SP2004c в один прекрасный день перестал вообще включаться. Походу сдается мне, что накрылась электроника. Удалось раздобыть плату с идентичной модели. При установке на винчестер - питание на винчестер подается, он раскручивается, но не определяется ни в биосе, ни в виндовз. Еще такой момент - один из чипсетов греется. Есть ли шанс из двух плат сделать одну рабочую?

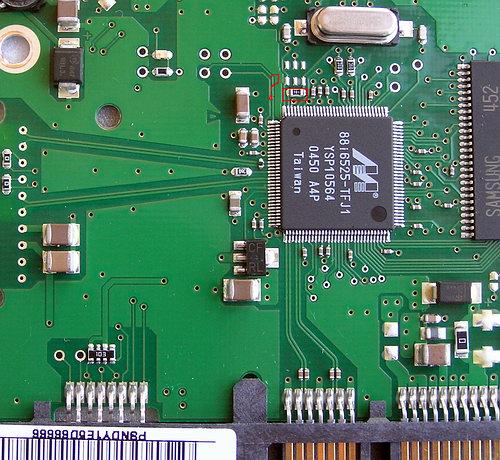

фото платы винчестера

Цитата:

итание на винчестер подается, он раскручивается, но не определяется ни в биосе...

Видимо не совпадает версия firmware платы (в пзу проца) с firmware на блинах. Нужно лить fflash в него, как погасли регистры - подать софт-ресет и влить мэйн-код.

Цитата:

Видимо не совпадает версия firmware платы (в пзу проца) с firmware на блинах.

так эта же плата, при установке на родной винт, и при подключении последнего - та же самая картина - жужжит но в биосе и винде не отображается

egerLESHIK
Тогда покажите лог терминала.

Цитата:

эта же плата, при установке на родной винт, и при подключении последнего - та же самая картина - жужжит но в биосе и винде не отображается

То есть донорский винт тоже неисправен был ?

Цитата:

Тогда покажите лог терминала

Увы, не имею такой штукенции.


Цитата:

То есть донорский винт тоже неисправен был ?

Походу его неисправный брали, расчитывая на то, что судя по посторонним звукам - неисправность в механике, поэтому он брался ради работающей электроники, а оказалось во как...

Цитата:

Увы, не имею такой штукенции.

Подойдёт дата-шнурок от мобильника, можно типа DKU-5 или какой-нибудь другой. А гипертерминал можно виндовый использовать выставив 8-N-1 и скорость 57600.

Michael99
Гляньте ПМ

Есть вот такой кролик:

На банке: HD080HJ P80SD P/N:120311FL951834 P/V FS.

Плата: BF41-00108A P80PLUS REV.01 SATA.

Наклейка: PAGGA7J1A12917. Родная F/W ZH100-41 (если только не меняли после завода, что неизвестно)

Как видно, это гибрид SD+PLUS. Откуда такая комбинация и должна ли она работать - неизвестно. Кролик прекрасно бурнится как P80+ и как P80SD и даже как P80SDT. После бурна форматируется, проходят все тесты (SMART SELFTEST, Виктория по АТА), работает под WINDOWS - НО!!! - ДО ПЕРВОГО РЕАЛОКЕЙТА. При попытке чтения якобы переназначенного сектора - ABORT. В общем, не работает Defect Managment. Все варианты комплектов (PLUS, SD, SDT) взяты от Спрутса.

P80PLUS: ZG35F22.DN, ZG35F22C.DN3, ZG47E22M.BIN
P80SD: WT35G16.DN, WT35G16C.DN3, WT41D16M.BIN
P80SDT: ZJ35F20.DN, ZJ35F20C.DN3, ZJ47E20M.BIN

Вопросы - ребрами:
1. Должна ли вообще работать такая комбинация плата + банка?
2. Если Да, то каким для нее должен быть BURN - комплект?
3 Ну и где его взять. Если кто-нить что-нить захочет отправить - zinobox@tut.by

Что можно сделать с HD503HI
начало зелёненькое...
Realllocated нет
испорчен Row Read Error Rate
smart получается Bad

По нему бы пройтись... но такого комплектика нет... Это уже что-то из нового!!!
Если у кого водится скиньте пожалуйста... Конечно это навряд ли у кого на F3 есть
хотя бы помогите скинуть smart... wcube его не понимает

Спасибо!

suz191
Поковыряйте эту утиль http://www.samsung.com/global/business/hdd/support/downloads/support_ex_es.html
много тама есть.;)
Без ковыряний может то, что Вам надо!

Два больных.
1. SP08042N не включается и нет -5В. На дросселе 4R7 сопротивление 0. На двух других больше 16кОм. Трансилы цела. Элемент возле крутилки B2 Y617 3.9V, 5V, 3.2V. Крутилка накрылась? Что формирует -5В крутилка или к-нибудь микросхема? Если будет донор достаточно на него перекинуть ПЗУ с не рабочей платы?
2. SP0802N с плохим смартом. Сканировние в виктории показало чистую поверхность но, у винта испорчена наклейка WARRANTY, не большое отверстие. Смысл есть бурнить или блины уже приехали?

ravbubu
по напряжениям не знаю может кто ответит....


Цитата:

Если будет донор достаточно на него перекинуть ПЗУ с не рабочей платы?

У цезаря пзу в проце... Можно целиком перекидывать чужую плату... он заработает и с чужой...

Цитата:

Смысл есть бурнить или блины уже приехали?

Заклеить скотчем и в перёд... посмотреть потом что с головами... оставить ту которая лучше... если не пройдёт!!! после бурна только станет ясно есть ли в этом смысл

Цитата:

Можно целиком перекидывать чужую плату... он заработает и с чужой...

Поставил плату донора винт стучит. Это плата или все же еще что-то перекинуть?

Цитата:

Поставил плату донора винт стучит. Это плата или все же еще что-то перекинуть?

Насколько я помню... Просто перекидывал платки и винт начинал работать....
По пробуйте тогда его поставить в бурн....

ravbubu
Или коротким путем. Влить ффлешь, передернуть питание, и сразу после
раскрутки (шоб не начался НТ) подать софт-ресет и влить мейн. Если
после передерга питания не даст готовность, или дохлая голова, или
много дехвектов - тода в бурн его.

Выкрутил плату-донор снова вкрукил. Пропаял на доноре элемент возле крутилки (с 3-я ножками похож на стабилизатор) и все завелось. Не рабочую плату оставил, скорее всего крутилка померла, буду с других плат перекидывать крутилку.


Цитата:

Влить ффлешь,

это после заливки DN файла?

Спасибо за помощь.

Добавлено:
HD160HJ P/N 360212... P160S RAV.A. Плата PARAGON Rev05. Определяется через пару минут пропадает, затем снова определяется.

Лог:
SPW 0000 NoLk

FlashCheckSum Ok!
0001FFFF 0000 26955V: 04712
SpnOk
spd: 0000 0000 0000
H: +00000
ADC: FFFF
DAC: 9691
SK C: 00017E69
ENG>SRV>

SvoTbl Loaded
Rty 0001
Rty 0002
Rty 0003
Rty 0004

CalFail

BF

FdtTbl Loaded
hd0000: 001C hd0001: 001C
FF_ERR1ENG>

У кого есть комплект? Заранее спасибо .

ravbubu
Ффлешь = xxxxxxx.DN. Мейн на старых = xxxxxxxx.bin.

Цитата:

после бурна только станет ясно есть ли в этом смысл

После NТ LED 13 0000 (Head Unlatch error). Головки приехали?

Да что-то с головой... попробуйте отключать по одной...

Цитата:

попробуйте отключать по одной...

Как это сделать? В втуле?

Нашел TOOLS -> SET BAD HEAD -> NORMAL CASE -> EMERGENCY CASE. В поле ROM указать DN -файл? В OVR указать Bin -файл? Дергаем питание и ждать пока голова отключится. Какой НТ код заливать. Есть tj31z2_f.dn, tj32a_f.dn.
В режиме TOOLS -> SET BAD HEAD -> NORMAL CASE ошибка чтения.

Кому интересно .... Завалялся у меня с давних времен один HD161HJ STORM2 с залитым чужим мейном , ни как не хотел выходить в готовность по ATA .
Залил флешь через терминал wTerm .
Выводим в терминале в DBG>
Даем команду DBG> DN 18500
После перехода курсора на новую строку , нажимаем Terminal - Send file #1- open file/start
(указать файл) ну и посля EP> BOOT> и все готово.
Удачи всем кто понял ....

ravbubu
тогда пробуйте Energensy...

ждать пока голова отключится и Дергаем питание....

Цитата:

ждать пока голова отключится и Дергаем питание....

это правильно?

Цитата:

В поле ROM указать DN -файл? В OVR указать Bin -файл?
