» Компьютер DVI-i - D-SUB на Телевизор SCART RGB

Господа, проблема так и не решена. Так как же все таки подключить цифровую видеокарту к аналаговому телевизору?

serg1976zim

Цитата:

проблема так и не решена
как подключить цифровую видеокарту к аналаговому телевизору

В ЧЁМ НЕРЕШЁННОСТЬ ?
на данный момент практически все видеокарты имеют аналоговый выход, хотя он в dvi.
вопрос в том что бы
была возможность выдавать композитную синхру (ati) или ваять "сумматор" синхры(nvidia/intel) - простейшая схема на одной микросхеме
карточка умела работать в интерлейсе, с частотой 25 Гц (powerstripe, панели настроек драйверов)

http://pinouts.ru/VideoCables/vga2scart_scheme.shtml
http://bagov.narod.ru/rgb/
http://forums.entechtaiwan.com/index.php?topic=2036.0
http://www.epanorama.net/documents/vga2rgb/interfacing.html
http://www.micronnet.ru/?page=1000065&rubrik=2&id=2457
для себя раздобыл видеокарту pci-e с tv-out.
так же в магазе за 900 руб есть agp c tv-out.

Здравствуйте. Вопрос такой. Как можно сделать спайку hdmi-кабель с вилкой scart. Хотелось бы видеть подробную схему.

hdmiScart
никак

Но существует ведь кабель hdmi-scart. Только у меня кабель hdmi-hdmi,и вилка scart. Что вообще никак невозможно сделать из этих компонентов hdmi-scart.

Цитата:

Но существует ведь кабель hdmi-scart

Кабеля hdmi-scart не существует.
hdmi - цифровой интерфейс
scart - аналоговый интерфейс
DVI - обычно цифровой+аналоговый интерфейс

Вот ссылка кабеля hdmi-scart



http://www.twinner.com.tw/SearchProduct/ProductContext.php?Product_SN=113705

У Вас что ни d-sub ни dvi-i/dvi-a нет ?
Решение

Добавлено:
hdmiScart
Вас устроит такое ?
http://www.dinodirect.com/converter-scart-hdmi-sx-sh01/AFFID-37.html?cur=USD
150 $
Почему ?

Добавлено:

---

По-русски: кабеля hdmi-scart не бывает.
Конвертер hdmi-scart видимо бывает, но стоит денег.
В любом случае самостоятельно вы его не сделаете (как минимум АЦП должно быть).

Я рассмотрел от boaboa Подключение компьютер - телевизор через DVI-i - D-SUB - SCART RGB я так и не понял как делать спайку по... Коротко об изготовлении соединительного кабеля D-SUB - SCART RGB а в моём городе я таких штекеров не нашёл только hdmi кабеля и штекер scart для решения вопроса.Я подумал если существую переходники DVI-HDMI Standart и т.п то выходы должны быть аналоговые все как D-SUB ,DVI-i,hdmi.Видео карта у меня GTS250 с выходами D-SUB ,DVI-i,hdmi а телевизор SAMSUNG CS-21M16ZAQ с входом скарт2.Может быть есть решение.

Добавлено:
Вас устроит такое ? Конечно, нет дорого

Добавлено:
Да я не электронщик, а радио любитель. Ваш вопрос “Вас устроит такое ?” Это звучит как коммерческое предложение. Я только сегодня зарегистрировался в первый раз на форум. До этого никогда не учавствовал в форумах ни в каких просто я ищу ответ в этой идеи.

hdmiScart
Вам подойдёт следующее решение, предлагаемое ЧЕТВЁРТЫЙ РАЗ


Цитата:

Да я не электронщик, а радио любитель. Ваш вопрос “Вас устроит такое ?” Это звучит как коммерческое предложение.

Ещё раз:кабеля (повода припаянные к разъемам) hdmi-scart не бывает.
Конвертер (устройство с, грубо говоря, процессором) hdmi-scart видимо бывает, но стоит денег.

т.к. у вас nvidia вас просто проводами обойтись не получится:ваять "сумматор" синхры(nvidia/intel) - простейшая схема на одной микросхеме элементарнойлогики (xor) например советская лп5 или аналог.
Я тоже не разработчик, но в детстве в радиокружке мне рассказывали.

Всё таки предлагаю еще раз вдумчиво перечитать ВСЮ эту страницку, понажимать по ссылкам.

Хорошо. Мне уже не хочется паять и что-то делать, чтобы ненаделать глупостей. Просто заказать кабель d-sub-scart и переходник dvi-vga. Если будут какие-то уточнения ,пожалуйста напишите об этом.

Цитата:

переходник dvi-vga.

В ближайшем компьютерном магазине. 50-150 руб. В лучшем случае за пиво.


Цитата:

Мне уже не хочется паять и что-то делать, чтобы ненаделать глупостей.

Ну вот, а я "схему" простейшую нашел: http://pub.nfor.eu/htpc/VGA2SCART_nVidia.pdf


Цитата:

Просто заказать кабель d-sub-scart

А вот это вряд ли...

Вы бы город хоть обозначили...
и длину кабеля

Город Рубцовск Алтайский Край.Длина 2м.Да хочу сказать vga монитор dvi свободен.d-sub-scart
видил в молотке.ру Схема отличная но потину ли я её.Думаю приглашу помоч более понимающих людей.В этой схеме 8 жил провода, вот не могу понять прирывестые для чего.Я все схемы посмотрел подобнй этой тоже присутствуют прирывистые.ПОХОДУ Я НАЧИНАЮЩИЙ РАДИО ЛЮБИТЕЛЬ.Если вам ненадоест то по этапно собиру "собирём"кабель.

Добавлено:
Для сбора кабеля что нужно. подробно опишите детали я поищу если найду то куплю .Зарание спасибо.

dvi-vga
или разъём dvi+кабель-начать можно и с витой пары (utp).
в принципе можно не заморачиваться на кабель и купить двухметровый "кабель/удлинитель vga"
прерывистые-автор подразумевал экран каждого цветоканала(rgb)

555ЛП5/74LS86 или любая другая аналогичная или на той рассыпухе как указана в схеме
+маленький резистор на 75 ом

А так- еще раз прочитайте http://mobinservice.narod.ru/connection_pc_dvi_i_d_sub_tv_scart_rgb_use_power_strip.htm

Добрый день.Я нашол dvi-кабель,только надо сездить за ним.Ещё надо купить радио детали как указано в этой ссылки? http://pub.nfor.eu/htpc/VGA2SCART_nVidia.pdf Вобще как приобриту все дитали напишу.

Цитата:

dvi-кабель

уж слишком круто для небольшого старого телевизора и настолько короткого кабеля.
хотя непонятно какие у вас цены.может быть у вас это наиболее разумный вариант.

Не дорого 120р.dvi-dvi кабель есть развотка с 2х сторон ВОПРОС обризать лучше до разводки или после. Четыре сопративления и один транзистор я ещё некупил думаю завтра.Будут ещё какие-нибудь дополнения напишите.Спасибо

там где будет scart
второй рариант 555ЛП5/74LS86 +маленький резистор на 75 ом

Да где будит scart.Я не понял нужно купить эти детали 555ЛП5/74LS86 +маленький резистор на 75 ом ,а тошто на картинке это не то , или одно и тоже?

Добавлено:
А можно перечислить радио дитали черз запятую.Чтоб придя в магазин мог озвучить что мне нужно,а то я не слишком силен в этом.

Цитата:

Я не понял нужно купить эти детали 555ЛП5/74LS86 +маленький резистор на 75 ом ,
а тошто на картинке это не то , или одно и тоже

это две аналогичные схемы
при 555ЛП5/74LS86 вроде паять меньше

Здравствуйте Пожалуйста объясните что это => 555ЛП5/74LS86 <= как это называется
Резистор я понял 75 оМ.

так и называется микросхема 555ЛП5 или микросхема 74LS86
чесное слово - Вы будто не читаете. было на предыдущей странице
http://www.micronnet.ru/?page=1000065&rubrik=2&id=2457

Добавлено:
Цифровая логическая микросхема
http://ru.wikipedia.org/wiki/Логические_микросхемы#.D0.A6.D0.B8.D1.84.D1.80.D0.BE.D0.B2.D1.8B.D0.B5_.D1.81.D1.85.D0.B5.D0.BC.D1.8B

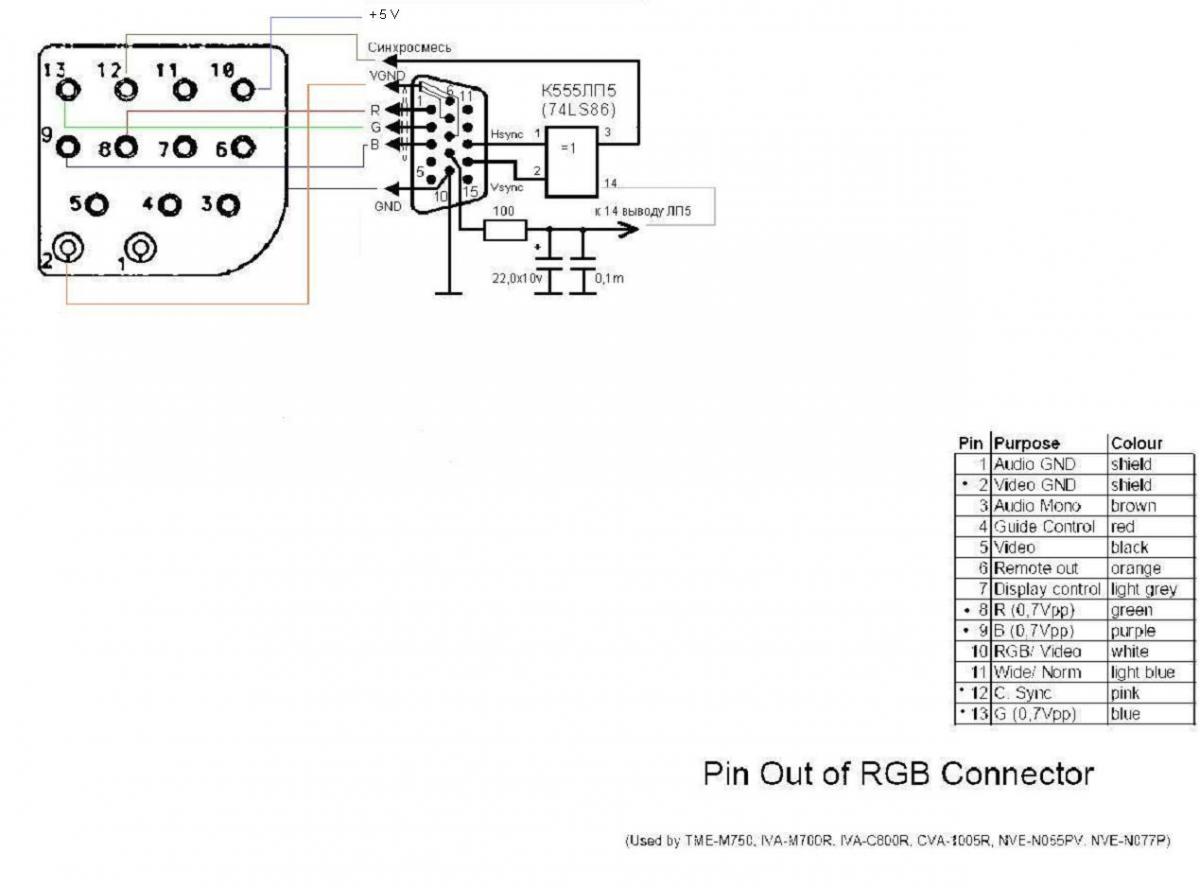

на микросхеме должно получится нечто в духе http://www.compcar.ru/forum/attachment.php?attachmentid=7082

Добавлено:
на том же форуме отважный чел "синхру смешал на резисторах 150 Ом".
на самом деле многое зависит от телевизора и настроек видеокарты.
как поведёт себя Ваш телевизор от такой "резисторной" смеси я не знаю.

Схемы для меня сложноватые.А по этой схеме http://pub.nfor.eu/htpc/VGA2SCART_nVidia.pdf мне можно чтото сделать?
( было на предыдущей странице : http://www.micronnet.ru/?page=1000065&rubrik=2&id=2457
там картинки микросхемы нет может её и не должно быть, но приставленные в википедии я так понимаю не то )
Разобрал dvi кабель в нем 4 пары но не пары так назвать ,а трио (коричневый.бел.чёрный) (красный.бел.чёр.) (зелёный.бел.чёр.) (синий.бел.чёр)и отделные проводки (бел.оранжевый.жёлтый.красный.феолетовый)+(экран. кабеля) Хотелось бы понять когда начнётся спайка какие куда. понятно что, син .крас.зелён.(rgb) по схеме ,а астольное куда.

Добавлено:
Чесно признатся я не разбираюсь в радио деталях.И поэтому мне сложно разобрать чёрно белые схемы которые вы представили для спайки поэтому я и взял за основу эту схему http://pub.nfor.eu/htpc/VGA2SCART_nVidia.pdf так сказать всё наглядно для 5и летнего ребёнка .Думал будет проще смастерить кабель.Если у вас хватит терпение отвичать на глупые вопросы то моё желание собрать кабель осуществится.

Добавлено:
По этой ссылке не чего не описано и нет фото ничего, только цена 2.00 рублей и в карзину всё.

hdmiScart
Тогда паяй на транзисторе VGA2SCART_nVidia.
хотя куда уж проще чем http://www.compcar.ru/forum/attachment.php?attachmentid=9067


Цитата:

Хотелось бы понять когда начнётся спайка какие куда

Берется мультиметр (да хоть MASTECH М832) или аналогичное (светодиод+резистор+батарейка) и прозванивается - так узнаешь какая нога куда припаяна.


ЗЫ.Ко всему прочему желательно соединить 16-ю ногу скарта через резистор 75 ом с 14-й ногой dvi.

Вот про контакты[more]DVI:
14    +5 В
15    Заземление (15    Заземление    Земля для контактов 14 и 8)

8    Аналоговая вертикальная синхронизация
C4    Аналоговая горизонтальная синхронизация
из 8 и C4 надо сделать синхросмесь

C1    Аналоговый красный сигнал
C2    Аналоговый зелёный сигнал
C3    Аналоговый синий сигнал
C5    Аналоговое заземление (Земля для аналоговых красного, зелёного и синего)

SCART
2        аудио вход правый
4        аудио земля
6        аудио вход (левый/моно)

5        RGB Blue ground (pin 7 ground)
9        RGB Green ground (pin 11 ground)
13        RGB Red ground (pin 15 ground)

7        RGB Blue up
11        RGB Green up
15        RGB Red up

16        Blanking signal up (1–3V &#8594; RGB)
18        Blanking signal ground (pin 16 ground)

на 20 подать синхросмесь

3,5 мм TRS («мини-джек» (mini-jack))
край-левый
кольцо-правый
муфта-земля[/more]

Добавлено:
Пока кабель не сделан можно попробовать софтовую часть:
Настроить видеокарту, точнее даже винду: cоздать видеорежим интерлейс, с частотой 25 Гц, разрешением 720*576 (powerstripe, панели настроек драйверов).

А так, для чего предполагается подсоединение телевизора ?

Здравствуйте. Я купил 555ЛП5 и резистор 75ом, и как представлено здесь http://pub.nfor.eu/htpc/VGA2SCART_nVidia.pdf .Думаю 1 из 2х что-то получится. Понимаете у меня dvi-i кабель готовый, разобрав одну сторону понятно, что пучок проводков. И я хочу понять, куда какие паять и как спаивать микросхему с резистором. Может, есть схема и для dvi i-scart для видео карт nvidia.

ну я же тебе уже разжевал практически всё.

Цитата:

Понимаете у меня dvi-i кабель готовый, разобрав одну сторону понятно, что пучок проводков. И я хочу понять, куда какие паять

Лично я dvi-i кабель не резал, да и вряд ли кто тебе зуб даст что цвета ВСЕГДА одинаковые.
Прозванивать и выписывать на бумажку.

Отправив это ссобщение( Здравствуйте. Я купил 555ЛП5 и резистор 75ом, и как представлено здесь......Буду сейчас разберать

Добавлено:
Я ещё не видил вашего

scart    dvi    jack
2      кольцо
4      муфта
6      край


5    C5
9    C5
13    C5

7    C3
11    C2
15    C1

16    14 (Через резистор 75 Ом)
18    15

20     с третьей ноги 555ЛП5

----
DVI:
14 +5В на 14 ногу 555ЛП5
15 Земля синхронизации (на 7 ногу 555ЛП5)
8 вертикальная синхр (на первую ногу 555ЛП5)
C4 горизонтальная синхр (на вторую ногу 555ЛП5)

Ноги микросхемы на рисунке (метка микры здесь слева, вид сверху):


Порядочный человек еще бы воткнул электролит и керамику между 7 и 14 ногами микросхемы, хотя и без этого работать будет.

Добавлено:
Да, и ещё! Просьба поработать над орфографией.

Добавлено:
Звук через телевизор воспроизводится будет ?
Ещё раз: пока кабель не сделан попробуйте разобраться с програмной частью.

(Пока кабель не сделан можно попробовать софтовую часть:
Настроить видеокарту, точнее даже винду: cоздать видеорежим интерлейс, с частотой 25 Гц, разрешением 720*576 (powerstripe, панели настроек драйверов).
У меня 2 винды Windows 7 x64 и XP x32.Для семёрки нужно чтоб кабель был всавлен для принемающего устройства чтоб определить что подключено.Если этого нет то он не даст подключение окно просто не активное.Да для xp можно потключить второй монитор бес кабеля и настроить. (в софте я разбираюсь) .Но нужно собрать сначало кабель.Собранное будет провирятся на всём.

Добавлено:
(Звук через телевизор воспроизводится будет ?) Можно и сделать но главное картинка.
